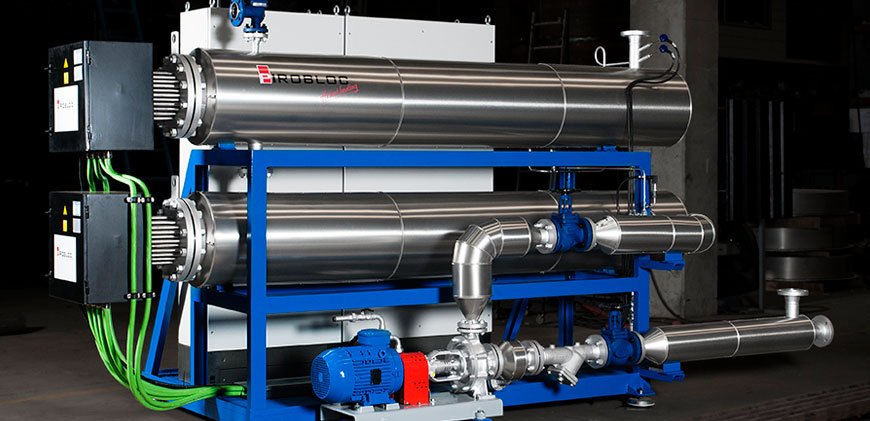

هیتر الکتریکی
هیتر الکتریکی که در فرآیند به کار می‌رود، هیترهای فلنجی، همراه با پنل‌های کنترلی ای هستند که مطابق با مشخصات فنی DTA برای گرم کردن الکتریکی مایعات و گازها طراحی شده‌اند.
ویژگی های استاندارد فرآیند
- شامل نرم افزار محاسبه اندازه درست هیترهای الکتریکی
- حاوی مشخصات هیتر و کنترل پنل فرآیند الکتریکی درجه صنعتی DTA
- دارای ضمانت شبیه سازی فرایند با استفاده از نرم افزار اسپن (ASPEN)
- قابلیت انتخاب المان چگالی وات حرارتی بر اساس نوع کاربرد آن
- آب 45 وات در هر اینچ مربع
- گاز سوخت 23 وات در هر اینچ مربع
- هوا 15 وات در هر اینچ مربع
- روغن10 وات در هر اینچ مربع
ویژگی های استاندارد برقی
- طبقه بندی نواحی بدون خطر
- کنترل پنل NEMA 4/4X
- کنترلرهای منطقی قابل برنامه ریزی (PLC)
- قابلیت کنترل دمای خروجی یا دیفرانسیل
- قابلیت کنترل فشار
- حاوی حلقه های کنترلی PID
- قابلیت کنترل مدیریت بار
- دارای رابط ماشین و انسان (HMI) توسط صفحه نمایش رنگی گرافیکی لمسی
- ایمنی توسط کلید لمسی
- رله اتصال زمین
- دارای محدودیت دمای بیش از حد دسته هیتر
- قابلیت کنترل قدرت یکسو کننده کنترل شده سیلیکونی (SCR)
- حاوی مجرای گالوانیزه سفت و سخت
- سیم کشی آنالوگ 300 ولت، عایق پی وی سی، حداقل 16 AWG
- قابلیت کنترل برق و سیم کشی دیجیتال 600 ولت، عایق THWN، حداقل 14 AWG
- سیم کشی برق 600 ولت XHHW-2 یا THWN
- عایق حداقل 12 AWG
ویژگی های استاندارد مکانیکی
- دارای پلاک نام فولاد ضد زنگ حاوی اطلاعات پروژه
- دارای پایه لغزش سازه فولادی تمام جوش داده شده سنگین
ویژگی های استاندارد
- شامل تست هیدرولیک دسته گرمکن، هوزینگ و لوله کشی
- آزمون تداوم در Skid Meggar
- تست HiPot و تست Meggar دسته لوله
- تست کنترل پنل قدرت و کنترل مدار
- تست PLC شبیه سازی شده
استانداردهای صنعتی
- قابلیت کنترل پنل مدل NEC 500
- دارای محفظه ترمینال هیتر باندل CSA
- عایق بندی بدنه هیتر بر اساس استاندارد ASME Section VIII & National Board
- لوله کشی، اتصالات، شیرآلات بر اساس استاندارد ANSI B31.1 / ANSI B31.3
- ساخت لوله بر اساس ASME بخش IX
- فولاد سازه ای با استانداردAWS D 1.1
گزینه های استاندارد
- طبقه بندی مناطق مستعد خطر
- سینی کابل از جنس فولاد ضدزنگ یا فایبرگلاس می باشد
- رنگ دریایی
- عایق بندی بدنه هیتر
